變壓器的種類很多，常用的變壓器有哪些類似呢？本篇文章雷郎變壓器廠家來給大家介紹一下。
1、常用變壓器的種類：
干式變壓器：干式變壓器廣泛用于局部照明、高層建筑 、機場，碼頭CNC機械設備等場所。冷卻方式分為自然空氣冷卻(AN)和強迫空氣冷卻(AF)。

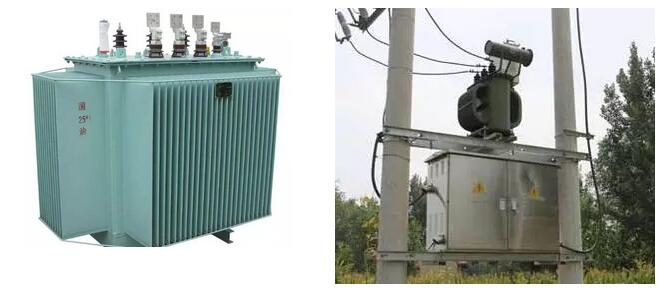

油浸式變壓器：油浸式變壓器為工礦企業與民用建筑供配電系統中的重要設備，它將10(6)kV或35kV網絡(luò )電壓降至用戶使用的230/400V 母線電壓。

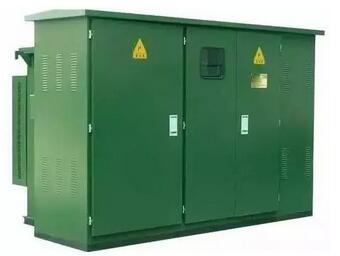

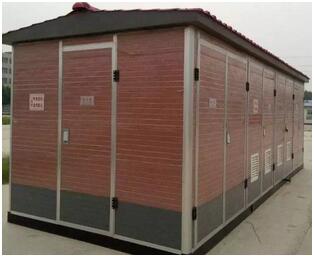

箱式變電站：箱式變電站，又叫預裝式變電站;是一種高壓開關設備、配電變壓器和低壓配電裝置，按一定接線方案排成一體的工廠預制戶內、戶外緊湊式配電設備，是繼土建變電站之后崛起的一種嶄新的變電站。分為美式、歐式和一體化式。
2、常用變壓器的特征參數：
額定容量：指變壓器工作狀態下的輸出功率，用視在功率表示。用SN表示。單位為KVA或VA。如圖SN為630kVA。常見的變壓器容量有160kVA、200kVA、250kVA、315kVA、400kVA、500kVA、630kVA、800kVA、1000kVA、1250kVA、1600kVA、2000kVA等。
額定電壓：指單相或三相變壓器出線端子之間十佳的電壓值。用UN表示，單位為KV或V。一次額定電壓用UN1表示，二次額定電壓用UN2表示。如圖UN1=10KV,UN2=0.4KV。
額定電流：指在額定容量和允許溫升條件下，通過一、二次繞組出線端子的電流，用IN表示，單位為KA或A。一次繞組電流用IN1表示，二次繞組電流用IN2表示。如圖IN1=36.36A, IN2=909.33A。
額定頻率：變壓器設計時所規定的運行頻率，用fN表示，單位為赫茲(Hz)。我國規定額定頻率為50Hz。
空載損耗、空載電流
空載損耗又叫鐵損，主要為鐵芯中磁滯損耗和渦流損耗，一般認為一臺變壓器的空載損耗不會(huì )隨負荷大小變化而變化。
負載損耗
負載損耗又叫銅損，負載損耗的大小取決于繞組的材質等，運行中的荷載損耗大小隨負荷的變化而變化。
阻抗電壓(%)
把變壓器的二次繞組短路,在一次繞組慢慢升高電壓,當二次繞組的短路電流等于額定值時,此時一次側所施加的電壓.一般以額定電壓的百分數表示.如圖Ud=5.98%。
聯結組標號
根據變壓器一、二次繞組的相位關系，把變壓器繞組連接成各種不同的組合，稱為繞組的聯結組。為了區別不同的聯結組，常采用時鐘表示法。如Dyn11表示一次繞組是三角形聯結，二次繞組是帶有中心點的星形聯結，組號為11點(相位差為330°)。
