該信息來自：上海雷郎電器設備制造有限公司 瀏覽量：4554 發表時間：2018-11-08
1.若變壓器接地零序過流保護CT與變壓器間隙過流保護CT均是采用中性點CT（如圖1）。
變壓器保護隨中性點變化時的投退操作原

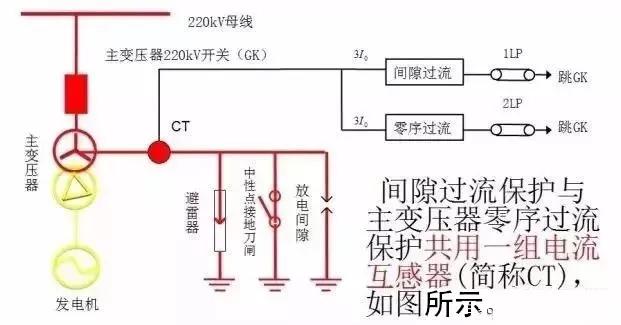

圖1 零序過流保護與間隙過流保護共用中性點CT此種共用電流互感器時，在中性點接地刀閘合上前，先退出變壓器間隙過流保護(退出1LP間隙過流壓板)，再投入變壓器接地零序過流保護（投入2LP零序過流保護壓板）；在變壓器中性點接地刀閘拉開后，先退出變壓器接地零序過流保護（退出2LP零序過流保護壓板），投入變壓器間隙過流保護(投入1LP間隙過流壓板)。解釋?zhuān)阂驗榉烹婇g隙保護是由零序電壓和零序電流并聯組成,且電流定值比較靈敏，時間較短,沒有與其他保護配合的關系。在直接接地狀態時，如遇到外部故障，在中性點CT中就有零序電流流過，將造成間隙過流保護誤動。在經間隙接地狀態時，在發生接地故障時，在其他接地變跳開后，中性點零序電壓將升高，使間隙零序電壓保護動作。間隙擊穿后，零序電流動作，保護不接地變壓器的安全。2. 若變壓器接地保護CT與變壓器間隙保護CT是分開、獨立的（如圖2）
變壓器保護隨中性點變化時的投退操作原

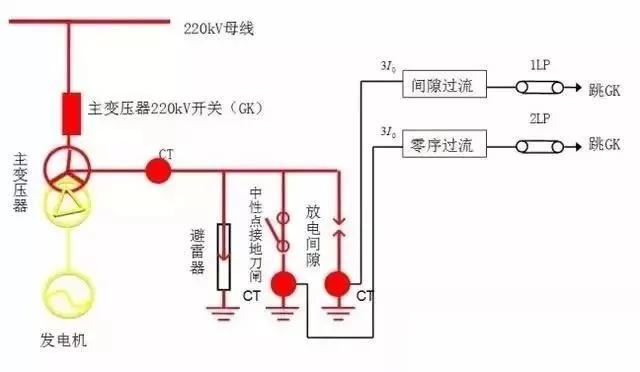

變壓器保護隨中性點變化時的投退操作原則圖2 零序過流保護與間隙過流保護所用CT相互獨立此種電流互感器獨立的情況下，大家一致認為：間隙過流保護和零序過流保護可以一直保持投入，而不隨中性點的操作而進行投退；因為只要中性點接地刀閘是處于合閘位置，間歇過流保護就不會(huì )動作。注意：2LP壓板同時控制間隙過流和間隙過電壓（間隙過流保護包括：間隙過電流和間隙過電壓）筆者個人認為：就算間隙過流保護與零序過流保護所用CT是相互獨立的，還是應該像零序過流保護與間隙過流保護共用中性點CT一樣，在對中性點進行操作時，間隙過流保護與零序過流保護應根據中性點位置進行相應的投退。我們可以考慮這樣的一種極端情形，假如是有2臺主變并列運行于同一條母線上，按正常方式：#1主變中性點接地，#2主變中性點不接地；根據大家一致認為的零序過流保護與間隙過流保護所用CT相互獨立時，間隙過流保護與零序保護一值保持投入狀態，不隨中性點的位置改變而進行投退。但是，由于各種不可預的原因，導致#1主變中性點接地刀閘，在運行中出現了中性點接地刀閘沒有合閘到位，而又沒有發現時；此時，系統發生單相接地故障（瞬時故障），2臺主變的間隙保護都將動跳開2臺主變；造成故障范圍擴大，而如果我們按照#1主變中性點接地時，#1主變的間隙過流保護退出、零序過流保護投入；#2主變中性點不接地時，#2主變的間隙過流保護投入、零序過流保護退出；在出現上面所說的情況時，就只會(huì )是#2主變的間隙保護動作，切除#2主變；而#1主變仍然可以繼續運行
