配電變壓器，簡稱“配變”。指配電系統中根據電磁感應定律變換交流電壓和電流而傳輸交流電能的一種靜止電器。配電變壓器通常是指運行在配電網中電壓等級為10-35kV（大多數是10kV及以下）、容量為6300KVA及以下直接向終端用戶供電的電力變壓器。

分類

1.1   按安裝位置分類

配電變壓器根據安裝位置分為室內和室外。

室外安裝分為臺墎式、桿塔式和落地式（含預裝式）。

1.1.1 桿塔式

桿塔式是將變壓器安裝在桿上的構架上。分為單桿式和雙桿式。

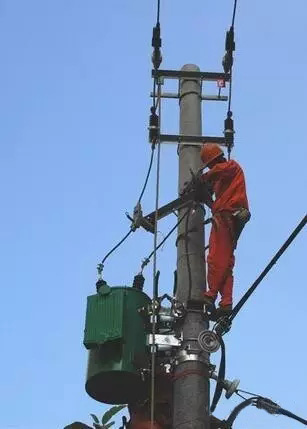

當配電變壓器容量在30KVA及以下時（含30KVA），一般采用單桿配電變壓器臺架。將配電變壓器、高壓跌落式熔斷器和高壓避雷器裝在一根水泥桿上，桿身應向組裝配電變壓器的反方向傾斜13°-15°。

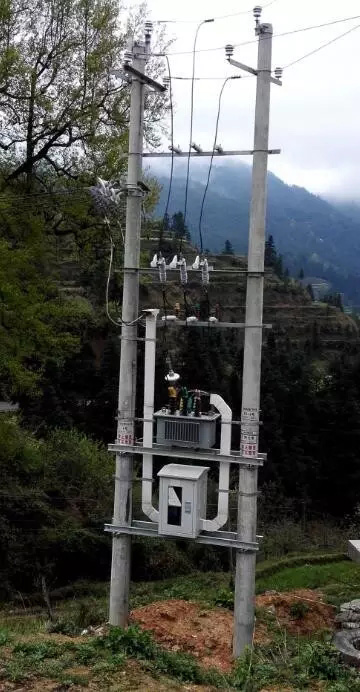

當配電變壓器容量在50KVA～315KVA時一般采用雙桿式配電變壓器臺。配電變壓器臺由一主桿水泥桿和另一根副助桿組成，主桿上裝有高壓跌落式熔斷器及高壓引下線，副桿上有二次反引線。雙桿配電變壓器臺經單桿配電變壓器堅固。

桿塔式安裝的優點：占地少、四周不需圍墻或遮欄，帶電部分距地面高，不易發生事故。缺點：臺架用鋼材較多，造價較高。

1.1.2 臺墩式

臺墩式是在變壓器桿下面用磚石砌成0.5-1m的四方墩臺，將變壓器放在上面。一般安裝315KVA以上的變壓器。

讓大家看看原來農村安裝簡易的臺墩式變壓器：

臺墩式變壓器安裝應注意：

（1）變壓器四周應裝設不低于1.8m的牢固的遮欄或砌圍墻，門應加鎖并由專人保管。

（2）遮欄、圍墻距變壓器應有足夠的安全操作距離。

（3）應在電桿或圍墻上懸掛“高壓危險，不許攀登”等警告牌，防止人、畜接近。

臺墩式安裝的優點：造價低，便于維護檢修。缺點：占地較多，周?chē)�要裝設遮欄，小動物易爬到帶電部分上去，易發生受外力破壞事故。

1.1.3 落地式

落地式是指將變壓器直接放在地面上，高壓引下線、跌落式熔斷器和避雷器等均在線路終端桿上。

落地式變壓器安裝應注意：

（1）變壓器四周必須裝設可靠的遮欄，門要加鎖并由專人保管。

（2）遮欄外須掛“高壓危險，不許攀登”等警告牌。

（3）因變壓器的帶電部分距地面很低，因此必須在切斷電源后方可進入遮欄內。

1.2電按按冷卻方式分類

根據冷卻方式分可分為油浸式和干式變壓器。

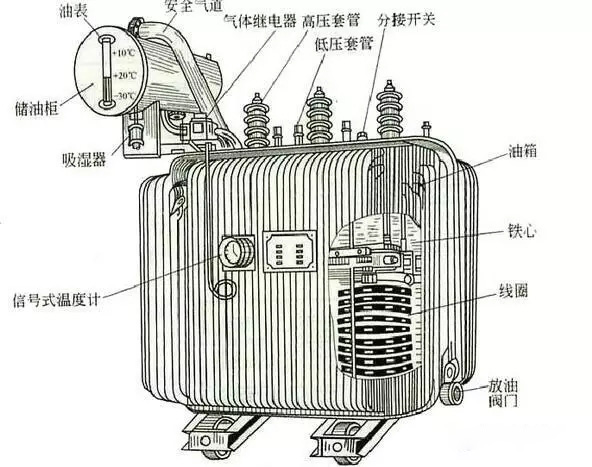

油浸式變壓器依靠油作冷卻介質、如油浸自冷、油浸風冷、油浸水冷、強迫油循環等。干式變壓器依靠空氣對流進行自然冷卻或增加風機冷卻，多用于高層建筑、高速收費站點用電及局部照明、電子線路等小容量變壓器。

1.2.1 油浸式變壓器按外殼型式分為：

1) 非封閉型油浸式變壓器：主要有S8、S9、S10等系列產品，在工礦企業、農業和民用建筑中廣泛使用。

2) 封閉型油浸式變壓器：主要有S9、S9-M、S10-M 等系列產品，多用于石油、化工行業中多油污、多化學物質的場所。

3) 密封型油浸式變壓器：主要有BS9、S9- 、S10- 、S11-MR、SH、SH12-M等系列產品，可做工礦企業、農業、民用建筑等各種場所配電之用。

1.2.2干式變壓器按絕緣介質分為：

1) 包封線圈式干式變壓器：主要有SCB8、SC（B）9、SC（B）10、SCR-10 等系列產品，適用于高層建筑、商業中心、機場、車站、地鐵、醫院、工廠等場所。

2) 非包封線圈干式變壓器：主要有SG10 等系列產品，適用于高層建筑、商業中心、機場、車站、地鐵、石油化工等場所。

1.3電調壓方式分類

根據調壓方式可分為有載調壓和無載調壓。

所謂無載調壓和有載調壓都是指的變壓器分接開關調壓方式。區別在于無載調壓開關不具備帶負載轉換檔位的能力，調檔時必須使變壓器停電。而有載分接開關則可帶負荷切換檔位。

1.4相數分類

根據相數分為單相變壓器和三相變壓器。

單相變壓器單相變壓器即一次繞組和二次繞組均為單相繞組的變壓器。單相變壓器結構簡單、體積小、損耗低，主要是鐵損小，適宜在負荷密度較小的低壓配電網中應用和推廣。

三相變壓器用于三相系統的升、降電壓。三相變壓器，一般初級有三個繞組，其接法分為三角形和星形、延邊三角形等，三個繞組上的電壓相位互差120度，也就是常見的三相380伏接線方式，其鐵芯傳統的是三相三芯柱、三相五芯柱、漸開線形等形式。

2. 工作原理

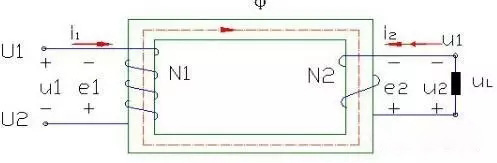

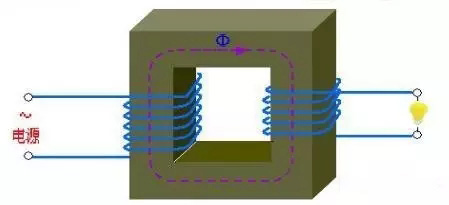

變壓器由鐵芯（或磁芯）和線圈組成，線圈有兩個或兩個以上的繞組，其中接電源的繞組叫初級線圈，其余的繞組叫次級線圈。它可以變換交流電壓、電流和阻抗。最簡單的鐵心變壓器由一個軟磁材料做成的鐵心及套在鐵心上的兩個匝數不等的線圈構成，如下圖所示。

鐵心的作用是加強兩個線圈間的磁耦合。為了減少鐵內渦流和磁滯損耗，鐵心由涂漆的硅鋼片疊壓而成;兩個線圈之間沒有電的聯系，線圈由絕緣銅線（或鋁線）繞成。一個線圈接交流電源稱為初級線圈（或原線圈），另一個線圈接用電器稱為次級線圈（或副線圈）。實際的變壓器是很復雜的，不可避免地存在銅損（線圈電阻發熱）、鐵損（鐵心發熱）和漏磁（經空氣閉合的磁感應線）等，為了簡化討論這里只介紹理想變壓器。理想變壓器成立的條件是：忽略漏磁通，忽略原、副線圈的電阻，忽略鐵心的損耗，忽略空載電流（副線圈開路原線圈線圈中的電流）。例如電力變壓器在滿載運行時（副線圈輸出額定功率）即接近理想變壓器情況。

變壓器是利用電磁感應原理制成的靜止用電器。當變壓器的原線圈接在交流電源上時，鐵心中便產生交變磁通，交變磁通用φ表示。原、副線圈中的φ是相同的，φ也是簡諧函數，表為φ=φmsinωt。由法拉第電磁感應定律可知，原、副線圈中的感應電動勢為e1=-N1dφ/dt、e2=-N2dφ/dt。式中N1、N2為原、副線圈的匝數。由圖可知U1=-e1，U2=e2（原線圈物理量用下角標1表示，副線圈物理量用下角標2表示），其復有效值為U1=-E1=jN1ωΦ、U2=E2=-jN2ωΦ，令k=N1/N2，稱變壓器的變比。由上式可得U1/ U2=-N1/N2=-k，即變壓器原、副線圈電壓有效值之比，等于其匝數比而且原、副線圈電壓的位相差為π。

進而得出：

U1/U2=N1/N2

在空載電流可以忽略的情況下，有I1/ I2=-N2/N1，即原、副線圈電流有效值大小與其匝數成反比，且相位差π。

進而可得

I1/ I2=N2/N1

理想變壓器原、副線圈的功率相等P1=P2。說明理想變壓器本身無功率損耗。實際變壓器總存在損耗，其效率為η=P2/P1。電力變壓器的效率很高，可達90%以上。
